近日，河南科技大学高端轴承摩擦学技术与应用国家地方联合工程实验室对各向同性导电胶力学行为的加载率敏感性进行了研究。研究成果以“Nanoindentation loading rate sensitivity of the mechanical behavior of cured isotropic conductive adhesives”为题，发表于《Mechanics of Time-Dependent Materials》期刊。文章主要作者为实验室吉新阔讲师*，宋晨飞教授，陆焕焕讲师和周志丹讲师等。

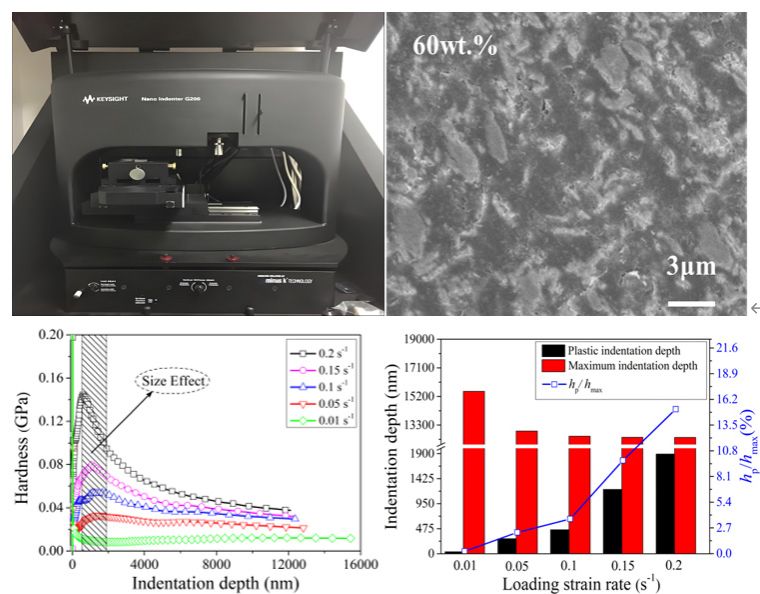

各向同性导电胶（Isotropic Conductive Adhesive，ICA）因其广泛应用于微电子封装而受到越来越多的关注。在本项工作中，我们采用纳米压痕技术对ICA的载荷和应变率敏感性进行了研究。ICA在准静态和连续刚度测量（Continuous Stiffness Measurement，CSM）模式下，进行了不同加载速率（P）和加载应变率（P/P）的纳米压痕试验。结果表明，ICA的硬度结果存在载荷/应变率硬化效应。与准静态试验测量相比，CSM模式似乎是测量ICA硬度结果更有效的方法。在纳米压蠕过程中，观察到硬化和软化机制之间的竞争相互作用：在较高的加载应变率下，软化占主导地位；而在较低的加载应变率下，硬化占主导地位。在两种加载模式下，蠕变位移和蠕变应变率均随应变/加载速率的增加而增加。此外，蠕变位移在初始保持时间内迅速上升，然后趋于稳定，而相应的蠕变应变率则逐渐下降，直至达到稳态蠕变阶段。

论文链接：https://doi.org/10.1007/s11043-025-09767-y
